1.概述
    CT500T條粗條干均勻度測試儀（以下簡稱CT500T條粗條干儀）是陜西長嶺紡織機電科技有限公司推出的一款新型條粗條干儀。其測試精度高，穩定性好，操作方便，是一種用來測試分析條子和粗紗條干線密度不勻的結構特征，在前紡或粗紡工序中進行質量監測和跟蹤考核紗線質量，指導紗線生產的高精密儀器。適用于棉、毛、麻及化纖短纖維純紡及混紡紗條，對紡織工業保證紗線質量具有重要的意義，在現代紡織工業領域有著廣泛的應用前景。

2.主要性能指標
2.1性能參數
（1）測試范圍：2個槽，160.1tex～12.0ktex
（2）測試速度：8 m/min、25 m/min、50 m/min
（3）測試時間：10s～20min之間以10秒為間隔任意設定
（4）批次測試次數：≤24
（5）環境條件：溫度：10℃～30℃；濕度：45%RH～80%RH
（6）預熱時間：≥30min
2.2輸出指標
（1）變異系數（CV%）或不勻率（U%）
       測量范圍：0.2～99.99%
       包括：CVm、Um、CVm(1m)、CVm(5m)、CVm(10m)、CVm(50m)、CVm(100m)
（2）統計結果AF、Mean、CVb、Q95%+/-值、Max、Min
2.3輸出圖形
（1）波譜圖
可測波長范圍：1cm～2937m；波譜頻道數：85個
（2）變異-長度曲線
等效切割長度1cm～1475m
（3）線密度頻率分布圖
線密度分布圖范圍：-100%～+100%
（4）不勻曲線圖
包含：a）瞬時不勻曲線圖；
      b）濾波后的不勻曲線圖
（5）統計波譜圖及統計變異—長度曲線
包含：a）批次測試中的平均波譜圖及變異—長度曲線；
      b）批次測試中的最大波譜圖及變異—長度曲線；
      c）批次測試中的最小波譜圖及變異—長度曲線。

3.產品組成及各部分的作用
    CT500T條粗條干儀主要由檢測分機、主處理機、打印機、成套附件組成。
3.1檢測分機
檢測分機的主要作用是牽引紗條平穩的通過檢測槽。
    CT500T條粗條干儀的檢測頭由三塊極板組成，構成一個棉條測試槽，一個粗紗測試槽。測量極板的切割長度，檢測原理與UT4的一樣，測試數據的一致性好。
    CT500T條粗條干儀檢測分機的前面板上有三個按鈕，分別是“調零”、“啟動/停止”、“膠輥脫開”。在監控軟件中，設置好相應的測試參數，進入測試界面后，可以按檢測分機上的“調零”按鈕，根據提示進行調零，然后，按“啟動/停止”按鈕，根據提示進行調均值，完成均值調整后自動進入測試狀態。在測試中需要停止時，可按檢測分機“啟動/停止”按鍵，即停止測試。
3.2主處理機
    主處理機選用通用的工業計算機，主要作用是對電容檢測槽傳來的紗條不勻的信號進行采集、放大，由監控軟件進行處理，計算CV值等指標，輸出各種圖形。
    監控軟件的功能非常強大，采集來自檢測分機的紗條不勻的信號，并存儲在內存中，實時計算CVm%、Um%值，完成單次測試后計算波譜、變異-長度曲線等非實時性指標。批次測試完成后，對測試結果均可打印和顯示，并能按日期自動存儲所有測試結果，可顯示、打印輸出常規報表、不勻曲線圖、波譜圖、CV-L曲線、線密度頻率圖、統計波譜圖、統計CV-L曲線。具有圖形分析功能，可對不勻曲線進行縱向或橫向放大，測量不勻的長度，顯示相應波譜通道的波長。統計分析功能可根據測試號，生成年報、季報、月報、日?qǐng)?bào)，并提供CV值變化曲線。
    監控軟件通過Com1與檢測分機進行通訊，發送相應命令，控制檢測分機的動作，同時，接收控制板返回或發送的按鈕信號。
3.3成套附件

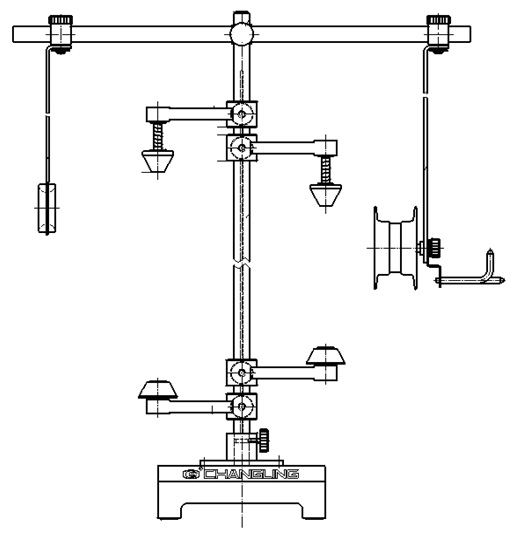

    成套附件主要包括紗架、大小半圓盤。紗架用于為檢測分機傳送粗紗及條子。（紗架如下圖所示）
    CT500T條粗條干儀的紗架是全新設計的。上支撐座組件與下支撐座組件之間放置粗紗管，過紗環組合與轉輪組合用于條子的測量。該紗架結構簡單，操作方便，使用性好。

4.主要特點
    CT500T條粗條干儀已經在用戶處批量安裝。經近一年的用戶使用，匯總用戶的回訪信息，用戶認為CT500T條粗條干儀具有以下特點：
4.1 CT500T條粗條干儀不僅外觀設計大方美觀，且檢測分機面板設計風格與操作界面協調一致，有很好的視覺效果；
4.2 CT500T條粗條干儀采用中文操作界面，簡單易用，一般試驗工能在較短的時間內掌握該儀器的操作；
4.3 CT500T條粗條干儀操作簡單、使用方便，既能用計算機操作，也能用檢測分機上的按鈕進行測試，整機工作穩定、可靠；
4.4  CT500T條粗條干儀能夠測量半成品的條干CV值、波譜圖等，這對我們的生產工藝提前控制紗線質量有著重要意義。統計分析系統能夠幫助我們生成所需的年報、季報、月報和日?qǐng)?bào)，提供的統計分布圖更加有利于分析紗條質量的中長期變化；
4.5 專家系統能夠分析紗條中的質量問題，指出紡紗工藝中的機械故障，從而起到指導生產、提高紡紗水平的作用；
4.6 CT500T條粗條干儀的測試結果與UT-ⅠB型、YG136等條干儀的測試數據相比較，條干CV值等指標數據一致，誤差較小。

5.結束語
    通過用戶使用，我們認為，CT500T條粗條干儀是一種新型的、實用的紡織實驗室測試儀器，在控制紗條質量、指導企業生產方面將發揮積極的指導作用。
